Paigaldusjuhend

Komplekti osad

Kontrolli enne paigaldust, et kõik objekti jaoks vajalikud detailid on olemas.

Tööriistad

• Rauasaag ja plekikäärid
• Tangid, haamer ja kruvikeeraja
• Mõõdulint ja pikk nöör
• Hermeetik metallile
• Kanduri painutustööriist, kui kasutad pikki kandureid

Materjali käsitlemine

• Hoia renne ja torusid kuivas ning eemal niiskest puidust ja betoonist.
• Pühi lõikamisel ja puurimisel tekkinud metallilaastud kohe ära. Pinnale jäänud laast roostetab ja jätab värvile pruuni täpi.
• Kata kriimustused, mis ulatuvad läbi värvikihi, parandusvärviga.
• Ära ühenda süsteemi vasega ega juhi sellesse vett vaskdetailidelt.

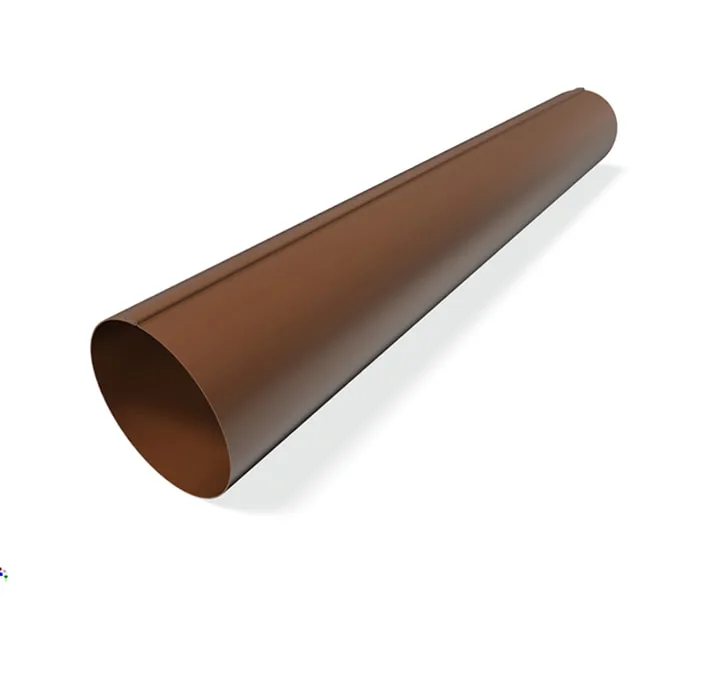

Üks Ø87 mm toru teenindab kuni 12 meetrit renni. Kui räästas on pikem, tee kõrgeim punkt keskele ja kalle mõlemale poole, kummaski otsas oma allatulek.

• Paiguta allatulekud nii, et vesi saab juhtida hoonest eemale või sadeveekaevu.

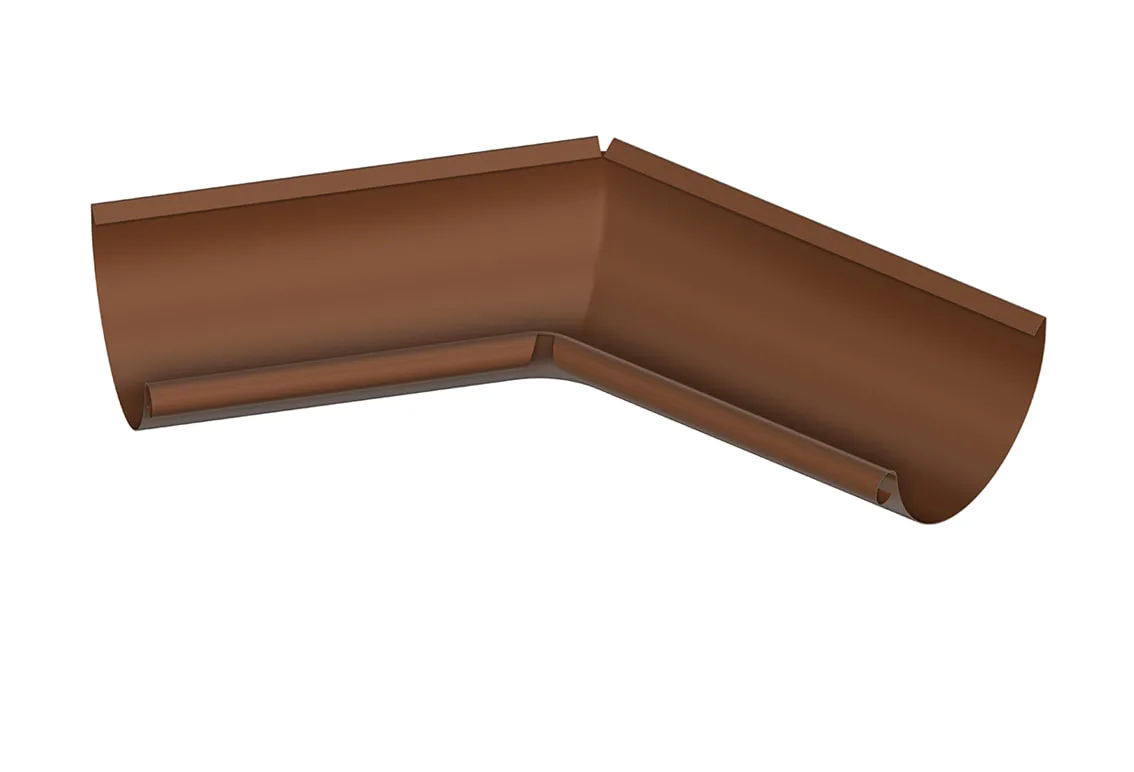

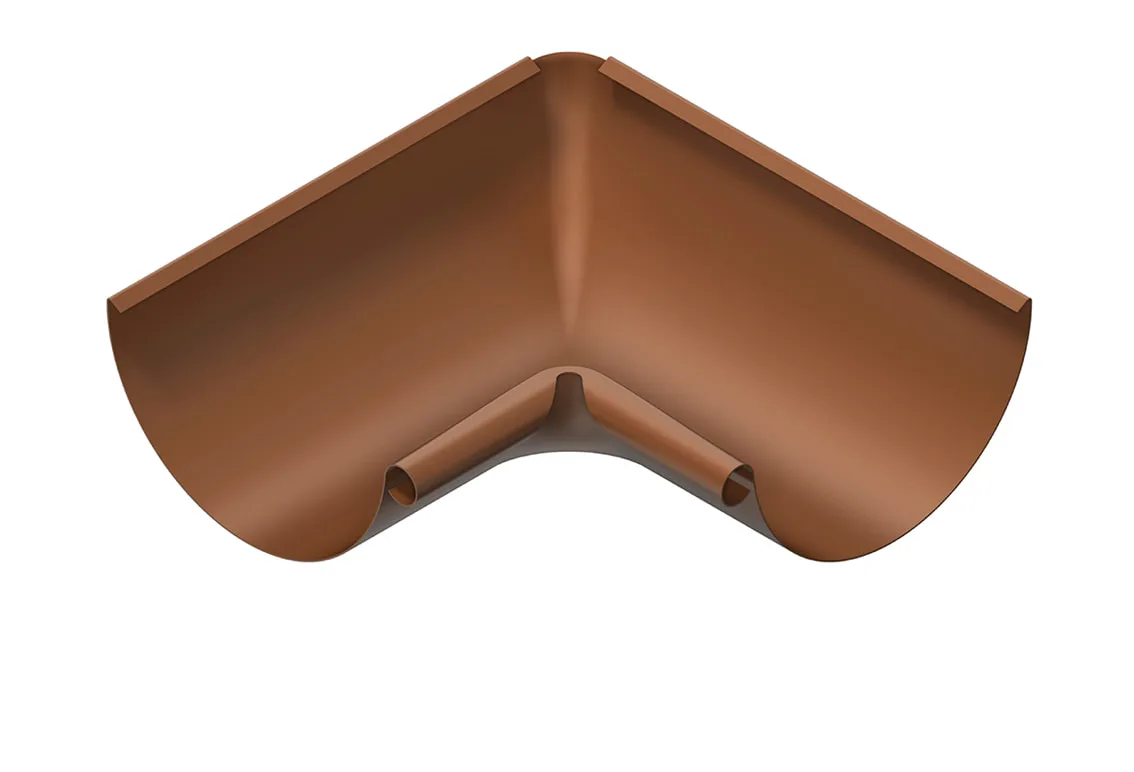

• Neelude ja sisenurkade lähedusse tasub panna allatulek, sest sinna koguneb suure vihmaga kõige rohkem vett.

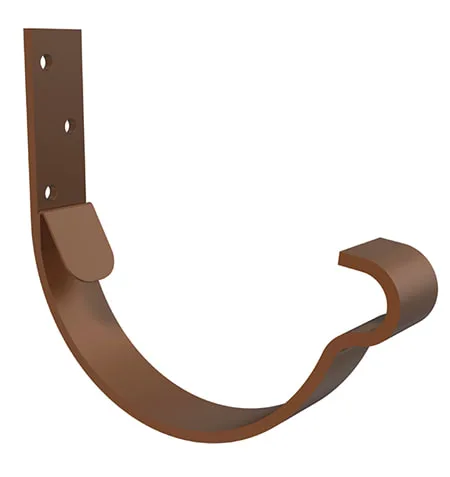

Vali kanduri tüüp

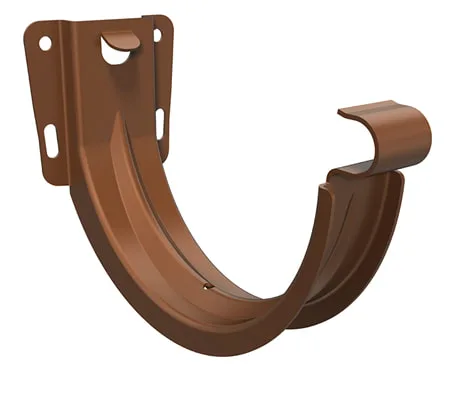

• Kompaktkandur on põhiline kandur ja sobib enamikule hoonetele. See kinnitub otse tuulekasti (räästalaua) külge ja renn jääb tuulekastist 5 mm kaugusele. Kalle tehakse kandurite kõrgusega.

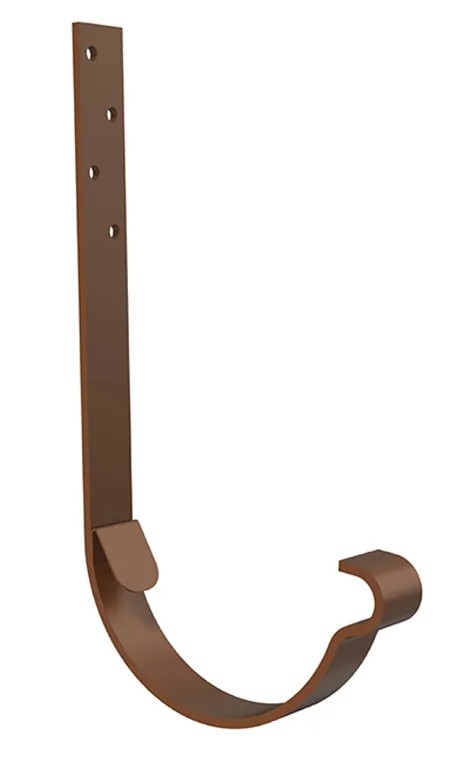

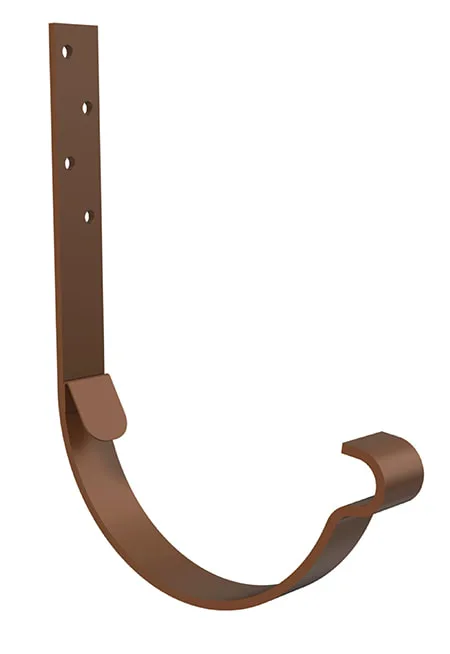

• Pikk kandur (160 mm või 210 mm) on vajalik siis, kui projektis on see ette nähtud või kui räästalauda, kuhu kompaktkandur kinnitada, ei ole. Pikk kandur kinnitub katuse laudise või roovituse külge enne katusekatte paigaldust ja kalle tehakse kandurite painutamisega.
• Kui räästa konstruktsioon on tavapärasest erinev või kahtled, milline kandur sobib, küsi meilt. Komplekteerime kandurid objekti järgi.

Pikkade kandurite painutamine

1. Lao kõik kandurid tööpinnale tihedalt kõrvuti, samas järjekorras nagu need räästale lähevad.
2. Märgi esimesele kandurile painutuskoht ja tõmba sealt otse joon üle kõigi kandurite.
3. Arvuta viimase kanduri nihe: 5 mm iga renni meetri kohta. Näiteks 10 m rennil on see 50 mm.
4. Märgi nihe viimasele kandurile ja tõmba esimese kanduri märgist viimase märgini kaldjoon üle kõigi kandurite.
5. Painuta iga kandur kaldjoone kohalt. Nüüd langeb iga järgmine kandur täpselt õige sammu võrra madalamale.

Kinnitamine

1. Kinnita esimene kandur kõrgemas otsas umbes 100 mm kaugusele katuse servast.
2. Kinnita viimane kandur allatuleku otsas samuti umbes 100 mm servast, arvestades kogu renni kallet.
3. Seo nöör esimese kanduri alumise osa külge, tõmba pingule ja kinnita viimase kanduri külge. Kontrolli kalle üle.
4. Paigalda vahepealsed kandurid nööri järgi 700 mm sammuga (tsentrist tsentrini).
5. Üle 12 m räästa puhul alusta keskelt kõrgeimast punktist ja liigu kalde suunas mõlemale poole.

Lehtri ava

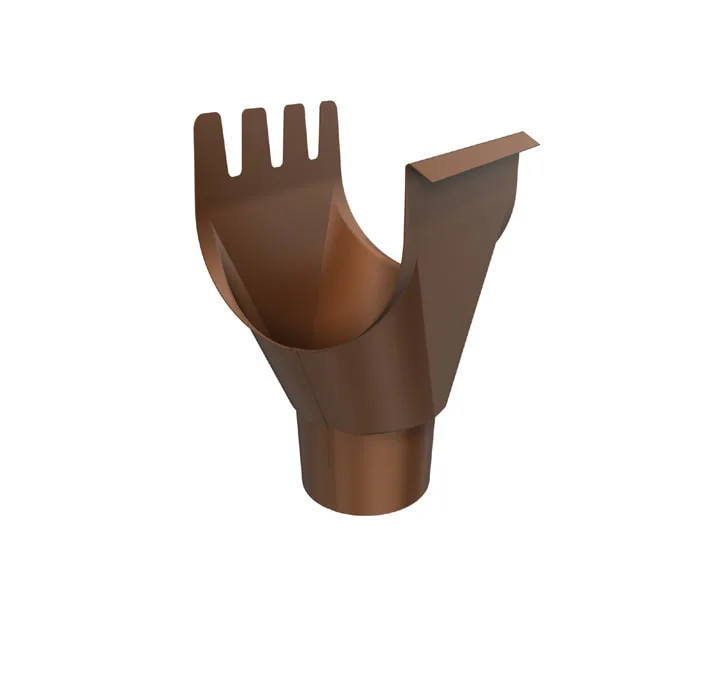

1. Märgi rennile allatuleku koht.
2. Tee kaks diagonaalset lõiget ja lõika välja umbes 100 mm läbimõõduga ava.
3. Keera ava servad kergelt alla, et vesi jookseks otse lehtrisse ega jääks serva taha.
4. Aseta lehtri ääris renni esiserva taha, tõmba kinnitus üle tagaserva ja keera lukustusplekk kinni.

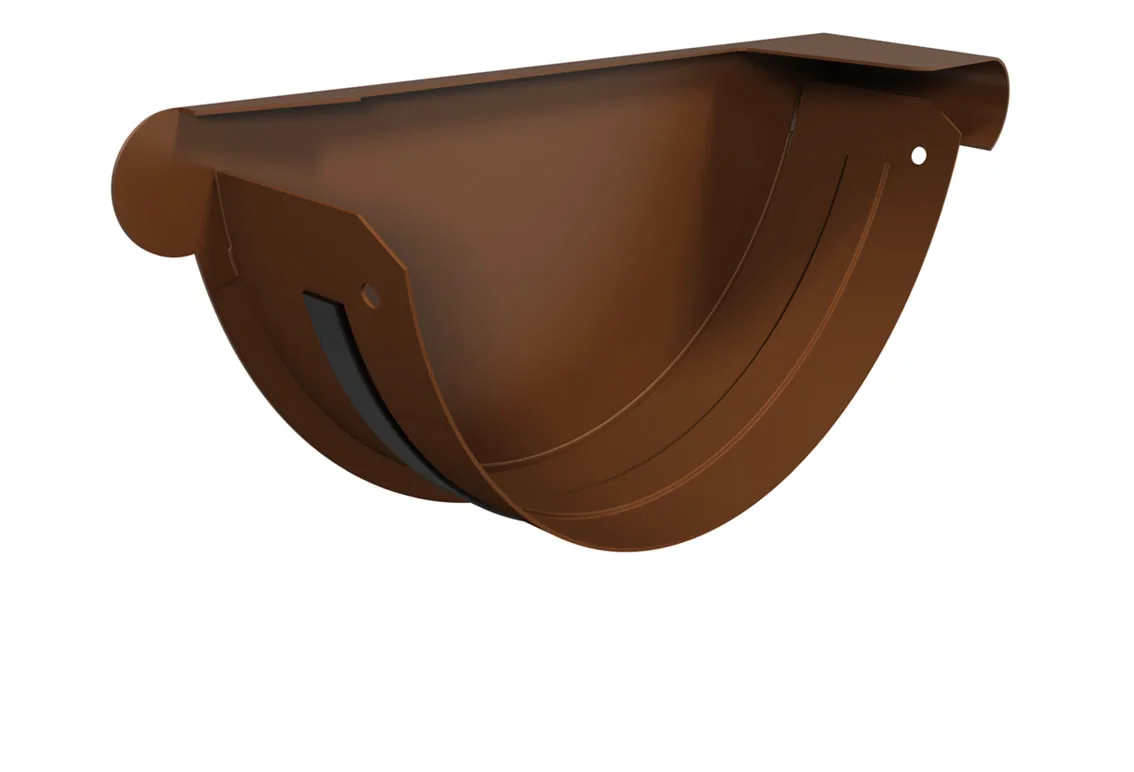

Otsakork

1. Otsakork sobib nii vasakule kui paremale otsale. Murra ära need kõrvad, mida selles otsas vaja ei lähe.
2. Kanna otsakorgi tihendile hermeetik.
3. Suru korgi esiserv renni sisse, seejärel tagaserv, ja vajuta kork lõpuni sisse.

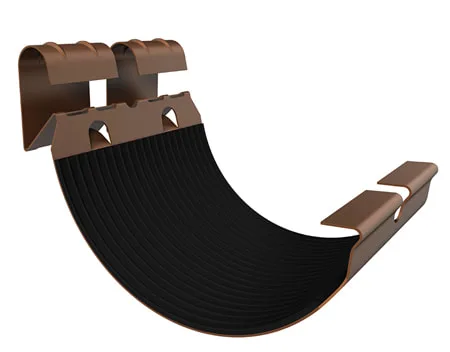

Renni jätkamine liitmikuga

1. Kanna hermeetik triibuna liitmiku keskele. Soovi korral võib hermeetikut kanda ka renniotstele.
2. Aseta renniotsad vastamisi ja liitmik jätkukoha ümber nii, et hermeetikutriip jääb täpselt kahe renni vahele.
3. Haagi liitmik üle renni tagaserva ja seejärel üle ümara esiserva.
4. Suru liitmik tihedalt vastu renni ja keera lukustusplekk kinni.

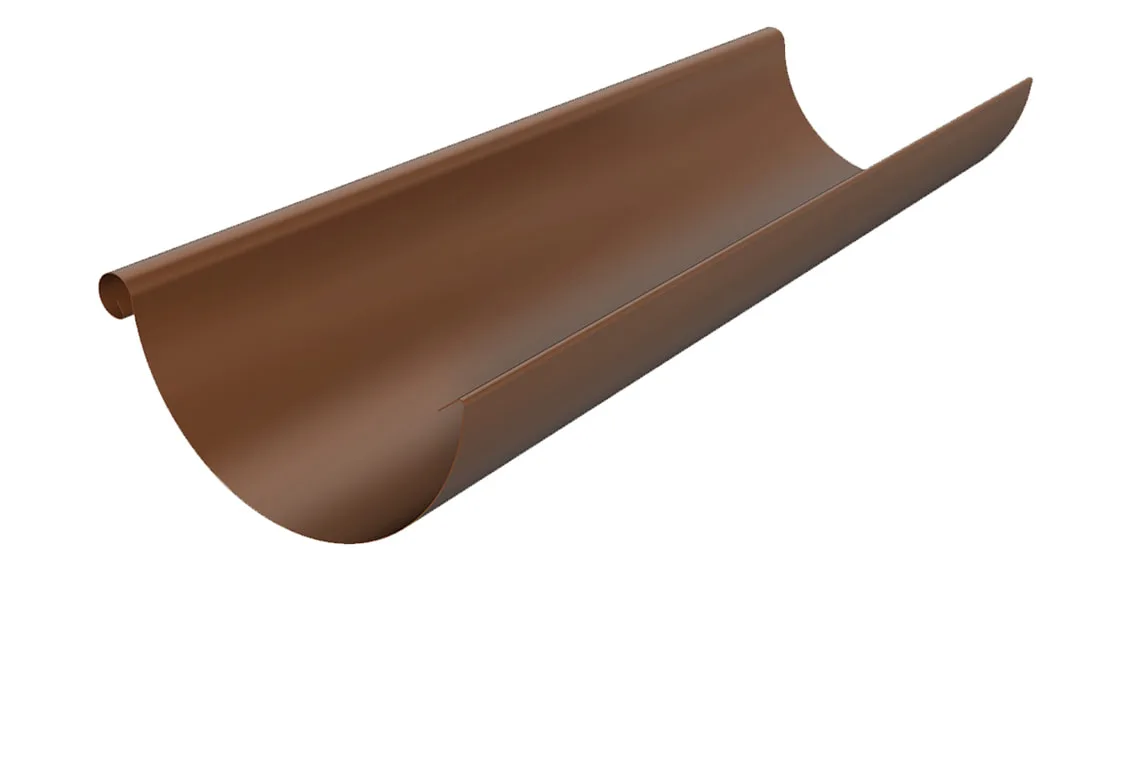

Renn kanduritele

1. Tõsta renn kanduritele, esiserv kanduri eesmise haagi alla.
2. Vajuta renn alla, kuni see toetub kogu ulatuses kandurile.
3. Painuta kanduri lukustuskeel üle renni tagaserva. Renn peab istuma kinni ega tohi kanduris liikuda.

1. Mõõda räästa üleulatus ehk kaugus lehtrist seinani. Selle järgi lõika vahetükk. Vahetükiks sobib ka toru lõikejääk.

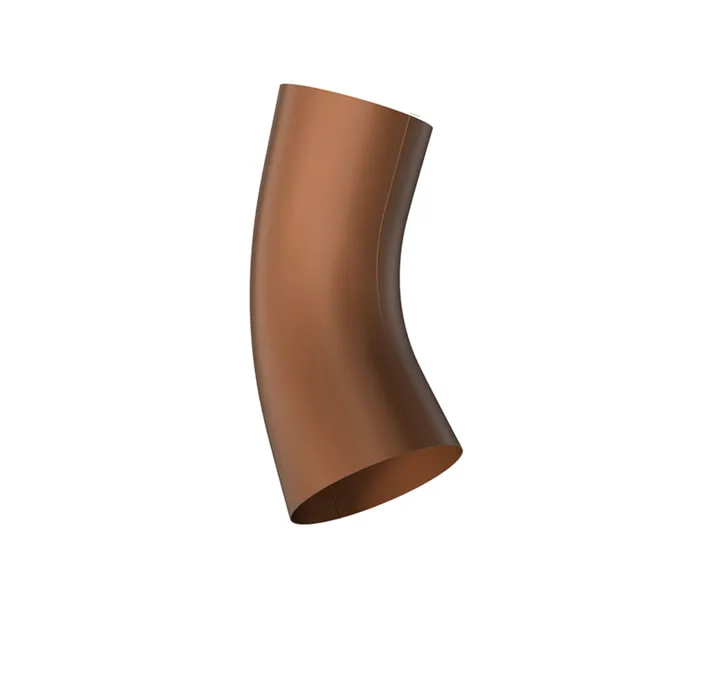

2. Pane põlved ja vahetükk kokku maas ning ühenda lehtriga.
3. Märgi seinale toru joon loodi järgi.

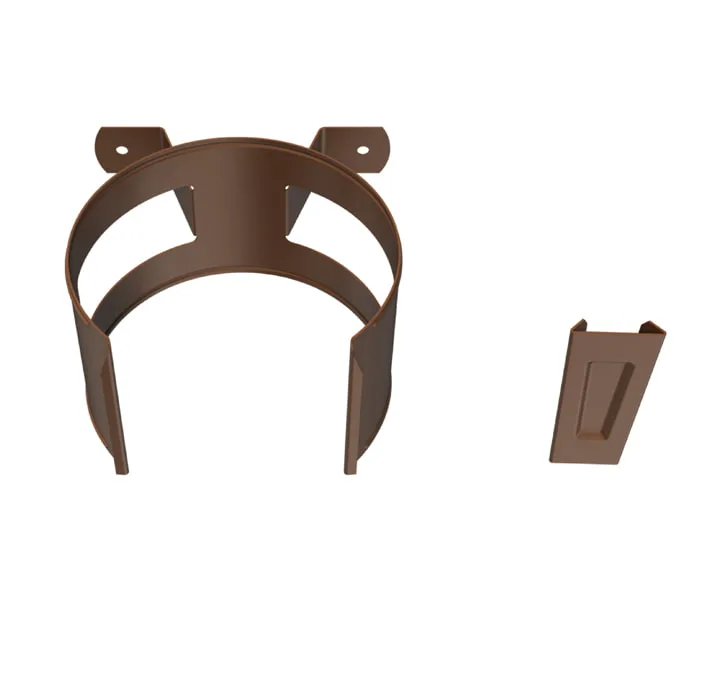

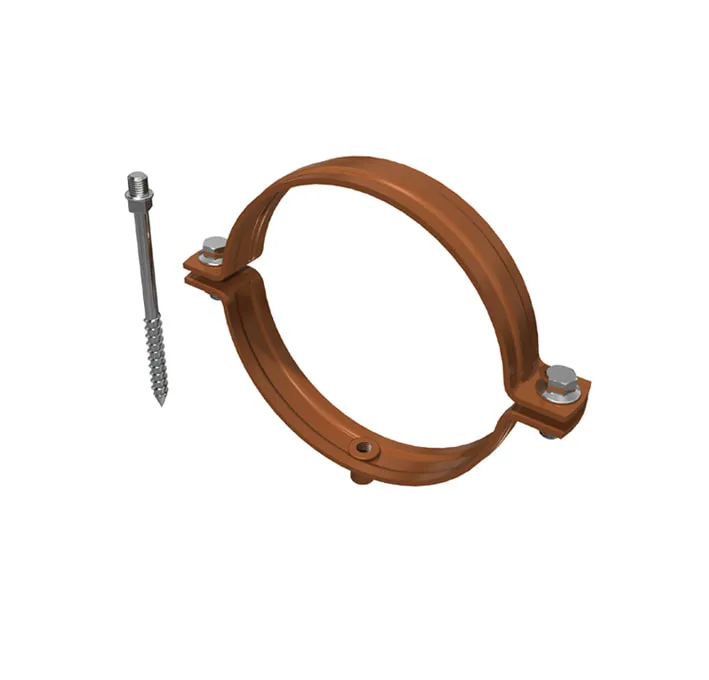

4. Paigalda ülemine seinakinnitus umbes 100 mm põlvest allapoole, ülejäänud kuni 2 m vahedega.
5. Kivi- ja tellisseinal puuri augud vuuki, mitte kivisse.
6. Kinnita toru kinnitusse kiiluga, lai ots allapoole. Löö kiil haamriga kinni läbi puuklotsi, et värvikiht ei kahjustuks.

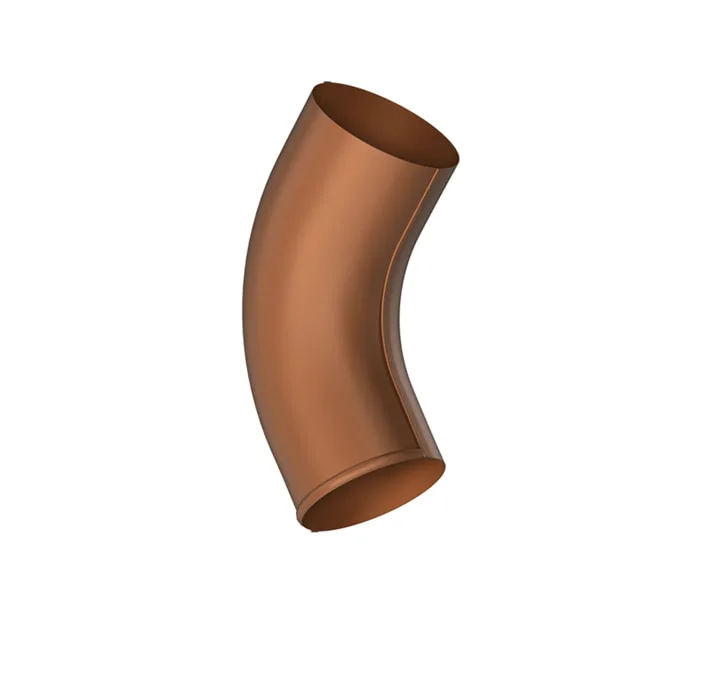

7. Alla paigalda süliti, mis juhib vee seinast eemale, või kaevusüliti, kui vesi läheb sadeveekaevu.

Kohe pärast paigaldust

1. Vala renni kõrgemasse otsa ämbritäis vett. Vesi peab jooksma lehtrisse ega tohi rennis seisma jääda.
2. Kontrolli jätkud, otsakorgid ja lehter lekete suhtes.
3. Pühi kõik laastud renni põhjast ja katuselt ära.
4. Kata kriimustused parandusvärviga.

Igal aastal

• Puhasta rennid ja lehtrid lehtedest ning prahist, eriti pärast sügist.
• Vaata üle kandurite ja seinakinnituste kinnitus.
• Pese mustuse alla jäänud ja vihma eest varjatud kohad.

• Lõikamine ketaslõikuriga. Lõikeserv roostetab mõne aastaga. Kasuta rauasaagi või plekikääre.
• Kalle silma järgi. Ilma nöörita tekib rennile nõgusus ja vesi jääb seisma. Tõmba alati nöör.
• Liiga hõredad kandurid. Lumi ja jää painutavad renni. Ära ületa 700 mm sammu.
• Laastud jäetakse pinnale. Paari nädalaga tekivad pruunid roostetäpid. Pühi kohe ära.
• Liiga pikk renn ühe toru peale. Suure vihmaga jookseb vesi üle. Üle 12 m renni jaoks on vaja teist allatulekut.
• Hermeetik vales kohas. Kui hermeetikutriip ei jää täpselt renniotste vahele või puudub, hakkab jätk tilkuma. Kanna hermeetik triibuna liitmiku keskele ja aseta liitmik nii, et triip jääb kahe renni vahele.
